Принцип работы и устройство лазера

Однако резонатор в лазере не только обеспечивает обратную связь за счет возврата отраженного от зеркал излучения в активное вещество, но и определяет спектр излучения лазера, его энергетические характеристики, направленность излучения [Тарасов Л.В., 1981].В простейшем приближении плоской волны условие резонанса в резонаторе с плоскими зеркалами заключается в том, что на длине резонатора укладывается целое число полуволн: $L = q \frac{\lambda}{2}$(q - целое число), что приводит к выражению для частоты типа колебаний с индексом q: $\nu_q = q \frac{C}{2L}$ и расстоянию по частоте между соседними (q отличается на 1) модами: $\Delta \nu_{\Box} = \frac{C}{2L}.$ На рисунке 3 приведен частотный профиль коэффициента усиления в рабочем веществе (он определяется шириной и формой линии рабочего вещества) и набор собственных частот открытого резонатора. Для используемых в лазерах открытых резонаторов с высокой добротностью полоса пропускания резонатора $\Delta \nu_p$, определяющая ширину резонансных кривых отдельных мод (кривые 2-4 на рис. 3), и даже расстояние между соседними модами $\Delta \nu_{\Box}$оказываются меньше, чем ширина линии усиления $\Delta \nu_{\Box}$, причем даже в газовых лазерах, где уширение линий наименьшее. Поэтому в контур усиления попадает несколько типов колебаний резонатора.

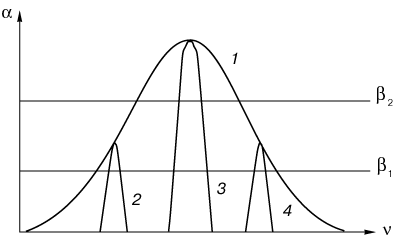

Частотная зависимость коэффициента усиления в рабочем веществе и попадающие в контур усиления типы колебаний резонатора

Рис. 3.

Частотная зависимость коэффициента усиления в рабочем веществе $\alpha$(кривая 1) и попадающие в контур усиления типы колебаний резонатора (2-4). При уровне потерь $\beta_1$могут генерировать три моды, при $\beta_2$- одна центральная.

Таким образом, лазер не обязательно генерирует на одной частоте, чаще наоборот, генерация происходит одновременно на нескольких типах колебаний, для которых усиление $\alpha$больше потерь в резонаторе $\beta$(три моды на рис. 3 при $\beta = \beta_1$). Для того чтобы лазер работал на одной частоте (в одночастотном режиме), необходимо, как правило, принимать специальные меры (например, увеличить потери, как это показано на рисунке 3) или изменить расстояние между зеркалами так, чтобы и в контур усиления попадала только одна мода. Поскольку в оптике, как отмечено выше, $\Delta \nu_{\Box} > \Delta \nu_p$и частота генерации в лазере определяется в основном частотой резонатора, то, чтобы держать стабильной частоту генерации, необходимо стабилизировать резонатор.Итак, если коэффициент усиления в рабочем веществе перекрывает потери в резонаторе для определенных типов колебаний, на них возникает генерация. Затравкой для ее возникновения являются, как и в любом генераторе, шумы, представляющие в лазерах спонтанное излучение.

Перейти на страницу: 1 2
