Примечание: ширина воронки выброса эмульсия+30% РСТ-4к равна 370см

Схема расположения заряда в ЭВВ в скважине представлена на рис.5, а схема определения объема воронки на рис.6.

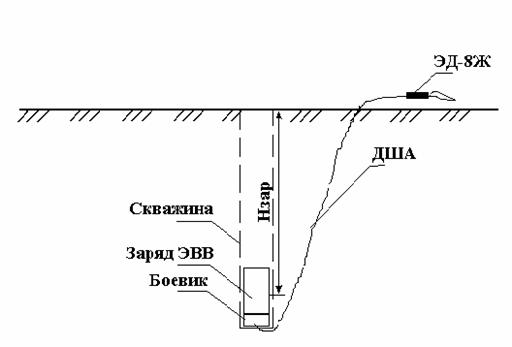

Рис.5. Схема расположения заряда в ЭВВ при оценке работоспособности по воронке выброса.

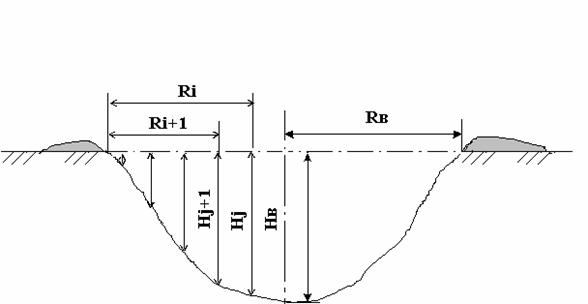

Рис.6. Схема определения объема воронки выброса.

Поперечные сечения воронок представлены на рис.7.

Зависимость объема воронки выброса от содержания утилизируемого пороха показана на рис.8. (эмульсия + РСТ-4к).

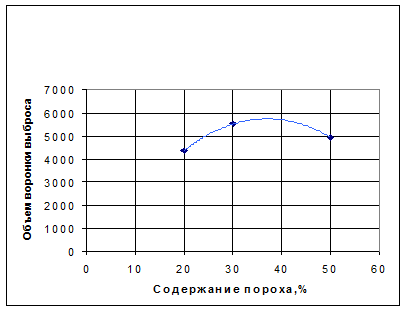

Рис.8. Зависимость воронки выброса от содержания утилизируемого пороха.

Все экспериментальные данные были приведены к единой влажности 5,2%, которая наиболее часто фиксировалась при проведении испытаний. Поскольку при проведении экспериментов влажность песка изменялась от 5,2% до 10,5%, возникла необходимость построения корректировочного графика, позволяющего при расчетах учитывать влияние влажности. Полученный корректировочный график представлен на рис.9. График построен по двум точкам, полученным в результате взрыва зарядов на одной глубине при разной влажности. Влажность песка определялась сушкой до постоянного веса при Т=900С проб песка, взятых с глубины расположения заряда (130 см).

Рис.9. Зависимость удельного расхода ВВ от влажности грунта

Для определения глубины заложения заряда, т.е. глубины, при которой удельный расход ВВ при взрыве на выброс будет минимальным, предварительно была проведена серия экспериментов с зарядами граммонита 79/21 массой 3 кг, расположенных на различной глубине. В результате проведенных экспериментов показано, что оптимальной глубиной заложения заряда является 125-130 см. В последующих экспериментах испытываемые заряды располагали на указанной глубине.

Относительная работоспособность ЭВВ определялась как отношение объема воронки выброса у тротила к объему воронки выброса у ЭВВ. Значения объема воронки выброса, относительной работоспособности и удельного расхода ВВ пред­ставлены в табл. 3:

Таблица 3

Результаты определения относительной работоспособности и удельного расхода для различных типов ВВ
