1. По какой формуле определяют степень свободы статически определимых ферм? (Ответ: W=2У-Сэл.ф.+Соп.).

2. Как собирают распределенные нагрузки на крайние и средние узлы фермы, принимающие нагрузки? (Ответ: Pкр., Pср.= ).

3. Почему стержни фермы работают на продольные усилия? (Ответ: Из-за включения в жесткие узлы идеальных шарниров).

4. Чему равно продольное усилие N1 (рис. 3.1)? (Ответ: N1=0).

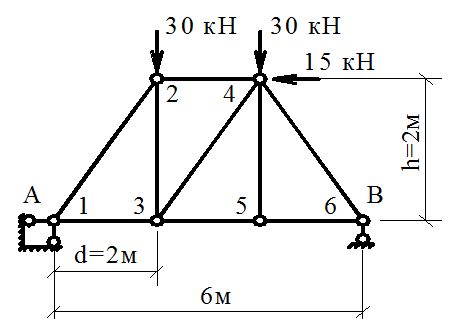

5. Чему равна реакция опоры В фермы (рис.

3.2)? (Ответ: 25кН).

6. Чему равно усилие в раскосе 3-4 (рис. 3.2)? (Ответ: -7,07кН).

7. Определить вертикальную составляющую реакции в опоре А (рис. 3.2)? (Ответ: 35кН).

8. Чему равно усилие в стержне 3-5 нижнего пояса (рис. 3.2)? (Ответ: 25кН).

9. Найти усилие в стержне 2-4 (рис. 3.2)? (Ответ: -35кН).

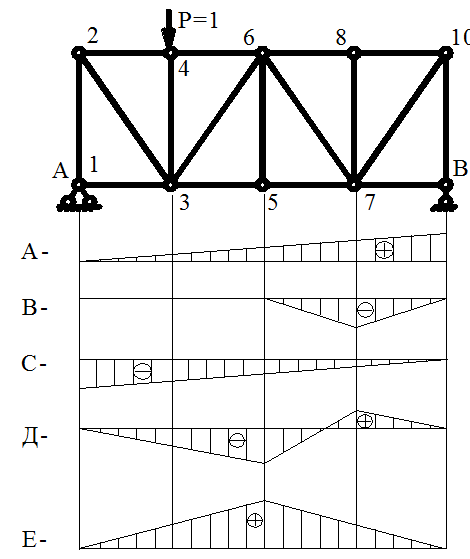

10. Укажите линию влияния усилия в стержне 5-7 нижнего пояса фермы (рис.3.3)? (Ответ: Е).

11. Укажите линию влияния усилия в раскосе 6-7 (рис. 3.3)? (Ответ: Д).

12. Укажите линию влияния реакции опоры В (рис. 3.3)? (Ответ: А).

13. Укажите линию влияния усилия в стойке 7-8 (рис. 3.3)? (Ответ: В).

14. Укажите линию влияния усилия в стойке 1-2 (рис. 3.3)? (Ответ: С).

Рисунок 8

Рисунок 9
