Реакций опор и усилия в стержнях определяем аналитически, также как в предыдущем расчете.

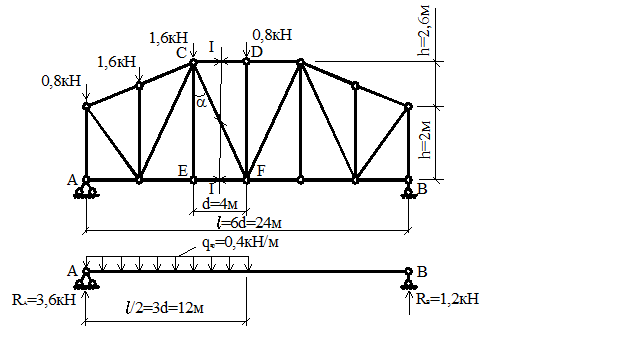

а) ферма, загруженная временной нагрузкой;

б) эквивалентная балка.

Рисунок 5

Опорные реакции:

; -RB∙l + qвр∙l/2∙l/4 = 0;

.

; RA∙l - qвр∙l/2(l/4+l/2) = 0;

.

Проверка правильности нахождения опорных реакций:

;;

3,6+1,2-4,8=0.

Определяем усилия в стержнях:

Стержень CD.

; NCD∙4,6 + RA∙3d – 0,8∙3d – 1,6∙2d – 1,6∙d =0;

.

Стержень CF.

; -NCF∙cosα – 0,8 – 1,6 – 1,6 + RA=0;

.

Стержень EF.

; - NEF ∙4,6 –1,6∙d – 0,8∙2d + RA∙2d =0;

.

Стержень EC.

; NEC =0.

Стержень DF.

; ; .
