Основные данные и начало расчета

Заданная ферма статически определима и геометрически неизменяема, для получения такой расчетной схемы на все жесткие узлы фермы введены идеальные шарниры и подсчитана степень статической определимости, которая должна удовлетворять условию W= 0, по формуле:

W= 2У - С = 2∙14 - 28 =0.

Также, равномерно распределенные нагрузки, действующие на ферму, собираются на узлы. Определяем узловые нагрузки, в любой узел фермы собираются нагрузки с половины прилегающих к ней панелей, т.е.

Pпост= qпост∙d = 0,6∙4 =2,4 кН;

Pвр = qвр∙d = 0,4∙4 =1,6 кН.

Так как на крайние панели фермы, нагрузка собирается с половины панели

Pпост.кр.= q пост∙d/2 =1,2 кН;

Pвр.кр. = q вр∙d/2 =0,8 кН.

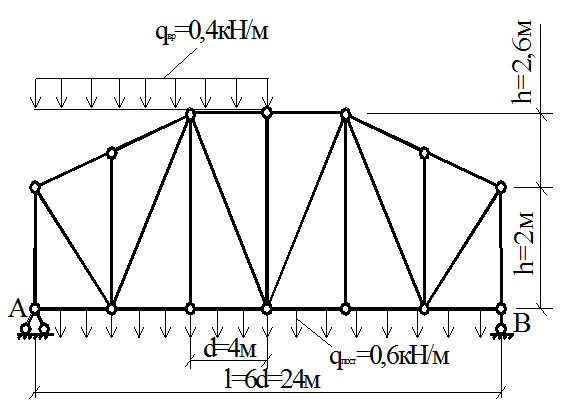

Рисунок 3 Заданная схема фермы
