Распределение спектра

Радиоволны (радиочастоты), используемые в радиотехнике, занимают область, или более научно – спектр от 10 000 м (30 кГц) до 0.1 мм (3 000 ГГц). Это только часть обширного спектра электромагнитных волн. За радиоволнами (по убывающей длине) следуют тепловые или инфракрасные лучи. После них идет узкий участок волн видимого света, далее – спектр ультрафиолетовых, рентгеновских и гамма лучей – все это электромагнитные колебания одной природы, отличающиеся только длиной волны и, следовательно, частотой. Хотя весь спектр разбит на области, границы между ними намечены условно. Области следуют непрерывно одна за другой, переходят одна в другую, а в некоторых случаях перекрываются. Международными соглашениями весь спектр радиоволн, применяемых в радиосвязи, разбит на диапазоны:

Диапазон частот

Наименование диапазона (сокращенное наименование)

Наименование диапазона волн

Длина волны

3–30 кГц

Очень низкие частоты (ОНЧ)

Мириаметровые

100–10 км

30–300 кГц

Низкие частоты (НЧ)

Километровые

10–1 км

300–3000 кГц

Средние частоты (СЧ)

Гектометровые

1–0.1 км

3–30 МГц

Высокие частоты (ВЧ)

Декаметровые

100–10 м

30–300 МГц

Очень высокие частоты (ОВЧ)

Метровые

10–1 м

300–3000 МГц

Ультра высокие частоты (УВЧ)

Дециметровые

1–0.1 м

3–30 ГГц

Сверхвысокие частоты (СВЧ)

Сантиметровые

10–1 см

30–300 ГГц

Крайне высокие частоты (КВЧ)

Миллиметровые

10–1 мм

300–3000 ГГц

Гипервысокие частоты (ГВЧ)

Децимиллиметровые

1–0.1 мм

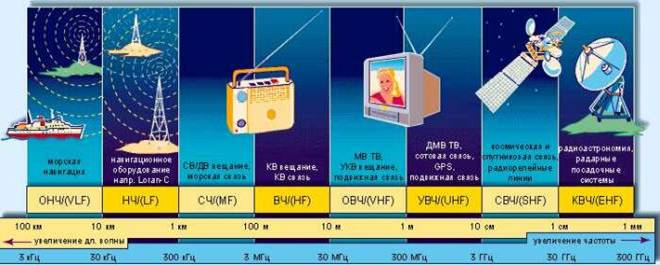

Но эти диапазоны весьма обширны и, в свою очередь, разбиты на участки, куда входят так называемые радиовещательные и телевизионные диапазоны, диапазоны для наземной и авиационной, космической и морской связи, для передачи данных и медицины, для радиолокации и радионавигации и т.д. Каждой радиослужбе выделен свой участок диапазона или фиксированные частоты. Пример распределения спектра между различными службами [1].Эта разбивка довольно запутана, поэтому многие службы используют свою «внутреннюю» терминологию. Обычно при обозначении диапазонов выделенных для наземной подвижной связи используются следующие названия:

Термин

Диапазон частот

Пояснения

Коротковолновый диапазон (КВ)

2–30 МГц

Из-за особенностей распространения в основном применяется для дальней связи.

«Си-Би»

25.6–30.1 МГц

Гражданский диапазон, в котором могут пользоваться связью частные лица. В разных странах на этом участке выделено от 40 до 80 фиксированных частот (каналов).

«Low Band»

33–50 МГц

Диапазон подвижной наземной связи. Непонятно почему, но в русском языке не нашлось термина, определяющего данный диапазон.

УКВ

136–174 МГц

Наиболее распространенный диапазон подвижной наземной связи.

ДЦВ

400–512 МГц

Диапазон подвижной наземной связи. Иногда не выделяют этот участок в отдельный диапазон, а говорят УКВ, подразумевая полосу частот от 136 до 512 МГц.

«800 МГц»

806–825 и 851–870 МГц

Традиционный «американский» диапазон; широко используется подвижной связью в США. У нас не получил особого распространения.

Перейти на страницу: 1 2
