При моделировании процессов протекания тока в p-

i-

n

- диодах, как правило, используют следующие допущения: ступенчатость распределения примесей на границах p-i и p-n-переходов; независимость подвижности и времени жизни носителей заряда от их концентрации; одномерность геометрии диодов.

P-i-n- диоды, предназначающиеся для высокоскоростной модуляции СВЧ-мощности, обычно имеют тонкую базy: w<Li, где Li – диффузионная длина носителей заряда в i- области. Плотность, прямого тока колеблется от десятков до тысяч А/см2. В этом диапазоне плотностей тока коэффициенты инжекции переходов существенно отличаются от единицы, т.е. происходит инжекция основных носителей заряда из базы в низкоомные области p-i-n-структур. Это приводит к тому, что неравновесные носители заряда накапливаются не только в i- области, но и в контактных областях. В большинстве случаев заряд контактных областей значительно меньше заряда, накапливаемого в базе Однако рекомбинационные процессы в этих областях могут определять вид ВАХ p-

i-

n

-диода.

Неидеальность переходов характеризуется добротностями Вp и Вn, которые являются сложными функциями параметров р - и n - контактных областей и напряжения на переходах. С увеличением напряжения добротность переходов падает. К снижению добротности приводит также нерезкость реальных p-i- и i-n - переходов и наличие в них значительных концентраций рекомбинационных центров.

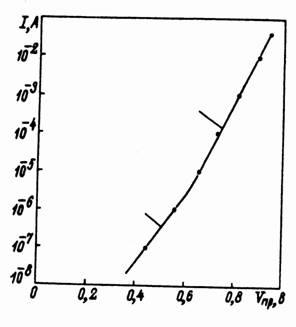

ВАХ pin диода.
