Линзы.

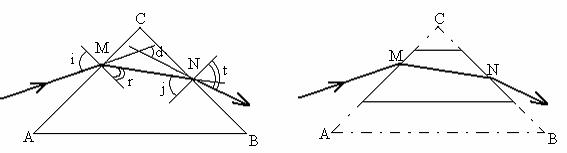

Посмотрим на рис. 11,а и мысленно отрежем нижнюю и верхнюю части призмы, не подходя близко к точкам преломления M и N (рис. 11,б). Для данного луча ничего не изменится, только теперь усеченная призма имеет два основания – большее и меньшее (а не верхнее и нижнее – это несущественно). Дважды преломляясь на гранях усеченной призмы, луч оба раза отклоняется в сторону большего основания (если призма сделана из материала, оптически более плотного, чем окружающая среда).

Рис.11,а. Рис.11,б.

Рис.12.

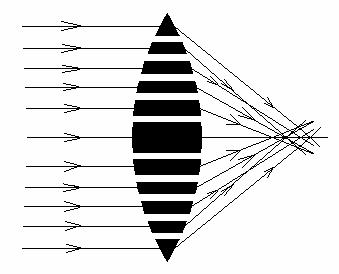

Сконструируем систему призм, как показано на рис. 12, и направим на нее параллельный пучок лучей. Не входя в подробности преломления, мы знаем его результат. Лучи, пройдя через призмы, отклоняются в сторону больших оснований, а так как такие основания расположены ближе к оси пучка, параллельные лучи соберутся в какое-то пятно около оси. Не надо думать, что они соберутся в точку, но сам факт сближения лучей должен быть понятен. Такая собирательная система помимо сложности изготовления и использования имеет принципиальный недостаток – много лучей проходит между призмами, не преломляясь. Можно заполнить промежутки, одновременно упростив конструкцию, если взять кусок стекла и отшлифовать его по сферическим поверхностям. Такие сферические стекла или линзы широко применяются в оптике. Сферическое стекло – отшлифованная стеклянная пластина, ограниченная сферическими или плоскими поверхностями. Середина такой линзы практически представляет собой плоскопараллельную пластинку. Лучи, идущие под углом, отличным от нуля, в такой пластинке смещаются. Но это смещение будет пренебрежимо малым, если ограничиться параксиальными лучами и сделать линзу достаточно тонкой. Тогда любой луч (из выбранных параксиальных) пройдет через точку O (рис. 13), практически не отклоняясь. Точка, через которую лучи проходят, не отклоняясь, называется оптическим центром линзы.

Все прямые, проходящие через оптический центр, – оптические оси. Одна из оптических осей, проходящих и через центр сферической поверхности, называется главной (ограничимся случаем центрированных систем, в которых центры кривизны всех поверхностей лежат на одной прямой). Остальные оптические оси – побочные.

Рис.13. Рис.14.

Параллельный пучок лучей (естественно, параллельный и одной из оптических осей, рис.13) после преломления в данной линзе собирается приблизительно в одной точке, называемой действительным фокусом. Такие линзы называются собирающими. Как мы видели, собирающими будут выпуклые линзы (у которых середина толще краев), если они сделаны из материала, оптически более плотного, чем окружающая среда. Параллельный пучок лучей после преломления в линзе может рассеиваться (рис.14), тогда в одной точке, называемой мнимым фокусом, соберутся продолжения этих лучей. Такие линзы называются рассеивающими. Сделанные из материала, оптически более плотного, чем окружающая среда, они вогнуты (середина тоньше краев). Если линзы сделаны из материала оптически менее плотного, чем окружающая среда (например, пустотелые линзы в воде), собирающими будут вогнутые, а рассеивающими – выпуклые. Все фокусы, расположенные по одну сторону линзы, лежат в одной плоскости, перпендикулярной главной оптической оси и проходящей через главный фокус. Она называется фокальной плоскостью.

Перейти на страницу: 1 2 3 4
