На зонной диаграмме бинарной системы GexSi1-x в области Ge0.85-Si0.15 обнаруживается излом. Это было обнаружено ещё в 1954 году [1], но получило объяснение позже, с развитием математического аппарата физики твёрдого тела.

Ширина запрещенной зоны в германии определяется энергетической щелью в запрещенной зоне между минимумом у края зоны проводимости в направлении [111] и максимумом валентной зоны в точке [000]. При добавлении кремния в германий щель, определяющая ширину запрещенной зоны, увеличивается практически линейно (см. линия 2). Скорость подъема минимумов, лежащих в направлении [111] , больше, чем скорость понижения минимумов, лежащих в направлении [100]. Юридическое сопровождение бизнеса в воронеже суров михаил бизнес юрист в воронеже.

При 15% Si в растворе оба типа минимумов (вдоль [100] в кремнии и вдоль [111] в германии) одинаково удалены от максимума валентной зоны в точке [000]. Таким образом, в растворах при концентрации кремния ниже 15% ширина запрещённой зоны сплава определяется минимумом, лежащим в направлении [111], а выше этого значения концентраций - в направлении [100] (см. [4]).

Из этого следует, что при изготовлении электронных приборов желательно избегать использования сплавов состава Si0.15Ge0.85, т.к. весьма вероятно появление в материале (в результате обработки и связанных с ней процессов) островков с параметрами, отличающимися от параметров остального объёма материала. Особенно это может быть заметно при создании элементов на пластинах, выращенных методом Чохральского, как будет показано ниже.

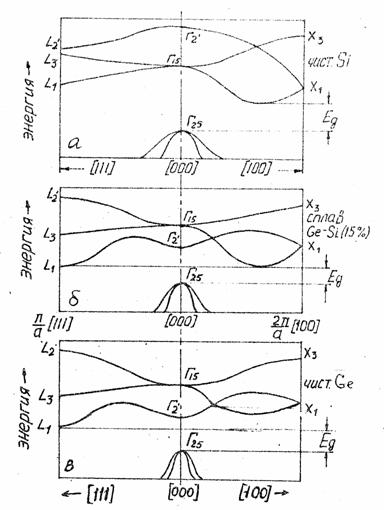

рис. Зонная структура кремния, германия

и сплава Ge0.85Si0.15
