Компенсаторы на основе брэгговских решеток с переменным периодом.

Компенсаторы на основе брэгговских решеток с переменным периодом привлекают в последнее время большое внимание исследователей своими большими потенциальными возможностями. Волоконная брэгговская решетка FBG (fiber Bragg grating) - оптический элемент, основанный на периодическом изменении показателя преломления сердцевины или оболочки оптического волокна. Принцип работы компенсаторов на основе брэгговских решеток с переменным периодом поясняет рис. 4.3. Он основан на том, что компоненты с различной длиной волны отражаются от различных участков решетки и, таким образом, проходят различный путь. Решетки записываются (прочерчиваются) в волокне с использованием фоточувствительности определенных типов оптических волокон. Обычное кремниевое волокно при добавлении примеси германия становится чрезвычайно фоточувствительным. Подвергая это волокно воздействию ультрафиолетового света, можно вызвать изменения показателя преломления в сердцевине волокна. В таком волокне решетка может быть создана с помощью облучения волокна двумя интерферирующими ультрафиолетовыми пучками. Это заставляет интенсивность излучения изменяться периодически по длине волокна. Там, где интенсивность высокая, показатель преломления увеличивается, а где она мала, показатель остается без изменений [4].

Фазовый сдвиг в компенсаторах на волоконных решетках зависит от модуляции интервалов между зонами с повышенным показателем преломления в решетке. Если эти интервалы возрастают вдоль волоконной решетки, то длинноволновая часть сигнала проникнет глубже в решетку, прежде чем полностью отразится. Это приводит к задержке длинноволновых составляющих относительно коротких. Если расстояние между коротковолновой и длинноволновой частями решетки составляет 1 мм, то длинноволновые составляющие будут задержаны приблизительно на 10 пс.

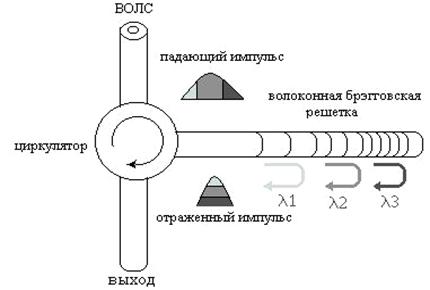

Рис. 4.3. Брэгговская решетка, предназначенная для компенсации дисперсии.

Так как период решетки изменяется вдоль волокна, то и условия отражения для различных спектральных компонент выполняются на разных участках. Для компенсации положительной дисперсии стандартного одномодового волокна используются решетки, а которых коротковолновые составляющие световой волны отражаются в точке, расположенной дальше от начала устройства, чем точка, в которой отражаются длинноволновые составляющие. Тем самым коротковолновые составляющие задерживаются относительно длинноволновых составляющих.

В идеале желательно получить решетку, которая вносит большую дисперсию для широкого диапазона длин волн для применения в системах передачи WDM и DWDM. Максимальная задержка, которая может быть получена с помощью решетки, составляет 1 нс. Эта задержка соответствует произведению дисперсии, вносимой решеткой и длины волны, на которой она возникает. Следовательно, можно получить решетки, которые вносят большую дисперсию для малых диапазонов волн, 1000 пс/нм в диапазоне 1 нм, или малую дисперсию в больших диапазонах волн, например, 100 пс/нм в диапазоне 10 нм. Заметим, что 100 км стандартного волокна вносят общую дисперсию 1700 пс/нм. Поэтому на практике для того, чтобы использовать решетки с линейно изменяющемся периодом для оптического волокна длиной несколько сотен километров, они должны быть очень узкодиапазонными, т.е. необходимо использовать разные решетки для различных длин волн.

Поэтому решетки с линейно изменяющейся постоянной идеально подходят для компенсации отдельных длин волн. Напротив, компенсирующее волокно (DCF) лучше подходит для компенсации широкого диапазона длин волн в системах WDM и DWDM. Однако, по сравнению с решетками с линейно изменяющейся постоянной, DCF вносят большие потери и дополнительные задержки из-за увеличивающихся нелинейностей.
