Одномодовые оптические волокна

Одномодовые волокна

подразделяются на ступенчатые одномодовые волокна (step in­dex single mode fiber) или стандартные волокна SF (standard fiber), на волокна со смещенной дисперсией DSF (dispersion-shifted single mode fiber), и на волокна с ненулевой смещенной дисперсией NZDSF (non-zero dispersion-shifted single mode fiber).

В ступенчатом одномодовом оптическом волокне (SF) (рис. 2.3) диаметр светонесущей жилы составляет 8-10 мкм и сравним с длиной световой волны. В таком волокне при достаточно большой длине волны света λ > λCF (λCF - длина волны отсечки) распространяется только один луч (одна мода). Одномодовый режим в оптическом волокне реализуется в окнах прозрачности 1310 нм и 1550 нм. Распространение только одной моды устраняет межмодовую дисперсию и обеспе­чивает очень высокую пропускную способность одномодового волокна в этих окнах прозрач­ности. Наилучший режим распространения с точки зрения дисперсии достигается в окрестно­сти длины волны 1310 нм, когда хроматическая дисперсия обращается в ноль. С точки зрения потерь это не самое лучшее окно прозрачности. В этом окне потери составляют 0,3 - 0,4 дБ/км, в то время как наименьшее затухание 0,20 - 0,25 дБ/км достигается в окне 1550 нм.

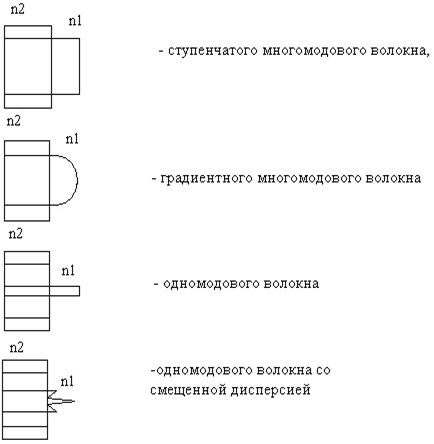

Рис. 2.3. Профили показателя преломления

В одномодовом оптическом волокне со смещенной дисперсией (DSF) (рис. 2.3) длина волны, на которой дисперсия обращается в ноль, - длина волны нулевой дисперсии λ0 - смеще­на в окно прозрачности 1550 нм. Такое смещение достигается благодаря специальному профилю показате­ля преломления волокна. Таким образом, в волокне со смещенной дисперсией реализуются наилучшие характеристики, как по минимуму дисперсии, так и по минимуму по­терь. Поэтому такое волокно лучше подходит для строительства протяженных сегментов с расстоянием между ретрансляторами до 100 и более км. Разумеется, единственная рабочая длина волны берется близкой к: 1550 нм.

Одномодовое оптическое волокно с ненулевой смещенной дисперсией NZDSF в отличие от DSF оп­тимизировано для передачи не одной длины волны, а сразу нескольких длин волн (мультип­лексного волнового сигнала) и наиболее эффективно может использоваться при построении магистралей «полностью оптических сетей» - сетей, на узлах которых не происходит оптоэлектронного преобразования при распространении оптического сигнала.

Оптимизация трех перечисленных типов одномодовых ОВ совершенно не означает, что они всегда должны использоваться исключительно под определенные задачи: SF - пере­дача сигнала на длине волны 1310 нм, DSF - передача сигнала на длине волны 1550 нм, NZDSF - передача мультиплексного сигнала в окне 1530-1560 нм. Так, например, мультип­лексный сигнал в окне 1530-1560 нм можно передавать и по стандартному ступенчатому одномодовому волокну SF [5]. Однако длина безретрансляционного участка при использовании во­локна SF будет меньше, чем при использовании NZDSF, или иначе потребуется очень узкая полоса спектрального излучения лазерных передатчиков для уменьшения результирующей хроматической дисперсии. Максимальное допустимое расстояние определяется технически­ми характеристиками как самого волокна (затуханием, дисперсией), так и приемо­передающего оборудования (мощностью, частотой, спектральным уширением излучения пе­редатчика, чувствительностью приемника).

Перейти на страницу: 1 2
