Модель роста окрашенных кристаллов галита

На основе проведенных экспериментов и соответствующих выводов предлагается следующая модель образования прозрачных бесцветных галитов с областями синего окрашивания. В спектрах оптического поглощения прозрачных образцов каких-либо четких полос поглощения не обнаружено. В синем галите присутствуют полосы поглощения агрегатных F-центров и интенсивная полоса, отождествляемая с коллоидными частицами. Наличие коллоидных частиц следует также из наблюдений конуса рассеяния Тиндаля и регистрации атомно-силовым микроскопом неоднородностей характерных размеров в синей соли.



Рис.20. Спектры поглощения прозрачного образца Соликамск3 (1 - до облучения, 2 - после облучения рентгеном, 3 - через 3 месяца после облучения).

Рис.21. Спектры поглощения синего образца Солиамск3 (1- до облучения, 2 - после облучения рентгеном, 3 - через 3 месяца после облучения).



Таблица 6

Изменение интегральной интенсивности полос поглощения в оптических спектрах Соликамского галита



Центры

Бесцветный

Синий

окраски, рассеяния

Исходный

После облучения

Спустя 3 месяца

Исходный

После облучения

Спустя 3 месяца

F-центр

0

0.481

0.113

0.042

0.443

0.374

М-центр

0

0.009

0.050

0

0.019

0.039

Колл. частицы

0

0

0

0.118

0.094

0.276



В результате рентгеновского облучения бесцветные кристаллы приобретают желто-коричневую окраску, в них появляются высокие концентрации F-центров и сравнительно небольшие содержания М-центров. После 3-х месячной выдержки кристаллов в комнатных условиях происходит сильное снижение оптического поглощения в F-центрах и одновременное возрастание поглощения М-центров - агрегатизированной пары F-центров (рис.20.). Аналогичные эффекты наблюдаются и в синей соли. Кроме того в них растет и полоса поглощения коллоидных частиц (рис.21). Численные значения интенсивностей основных полос поглощения в исходных, облученных и выдержанных в течение трех месяцев образцов бесцветной и синей соли приведены в таблице 6. На основе этих данных можно предположить, что наблюдаемая синяя окраска в исследуемых образцах возникла в результате природного облучения. Четкая некристаллографическая граница между синей и прозрачной разностями галита свидетельствует о процессах растворения, так же как и анализ прозрачной соли, которая на порядок богаче содержанием примесей (рис. 22).





















Рис.22. Фрагмент кристалла синей соли со следами выполнения трещин галитом новой генерации.

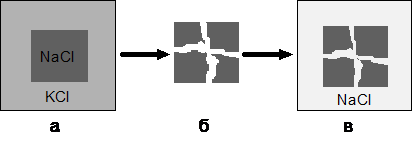

Рис.23. Схема формирования бесцветного галита с областями синего окрашивания: а - исходный галит-сильвинитовый сросток: б - сильвинит растворен, галит раздроблен: в - залечивание синего разрушенного кристалла прозрачным галитом новой генерации.





Можно предложить следующую модель образования галита с пятнистой синей окраской. Прозрачный бесцветный галит на контактe с калийным минералов сильвином (KCl) (рис.23) подвергался воздействию в течении длительного геологического времени ионизирующего излучения, источником которого был изотоп калия радиоактивный 40К. В результате облучения произошло образование F-центров. Последние, в свою очередь группируясь образовывали F-агрегатные центры (M, R, N), а затем и коллоидные частицы металлического натрия - происходило окрашивание в синий цвет. Затем в результате природных процессов, таких как разрядка тектонических напряжений и выщелачивание, произошло растворение сильвинитовой компоненты агрегата и растрескивание оставшейся синей соли. В дальнейшем произошло залечивание образовавшихся пустот более поздним галитом. В результате образовался прозрачный галит с реликтовыми включениями синего галита.

      О проекте

      Мы создали этот проект для людей, которых интересует наука физика. Материалы на сайте представлены интересно и понятно.

      Новые статьи

      Солнечная энергия
      Ведущим экологически чистым источником энергии является Солнце.
      Энергия ветра
      По оценке Всемирной метеорологической организации запасы энергии ветра в мире составляют 170 трлн кВт·ч в год.
